产品介绍

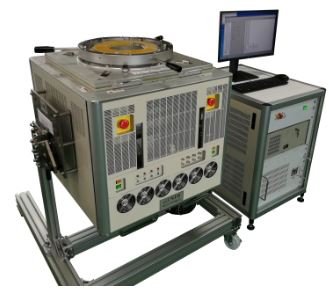

WTS-577SR

LCD/OLED 高速驱动IC检测装置

“WTS-577SR”对现有检查装置“WTS-577”进行了大幅度的改良,在保持C#语言等传统易用功能的同时,通过改善数据处理及传输速度,大幅提高了测试速度。

最大驱动频率为2Gbps,最大传输速度为11Gbps,可以高速处理大量的检测数据。利用5G通信技术应对大容量测试,可同时应对搭载智能手机标准接口规格MIPI、液晶和OLED电视标准接口规格mini-LVDS、以及搭载P2P驱动IC的测试。

另外,还搭载了最大为512的输入输出通道(IO Channel)和2304Pin的LCD Channel,支持多芯片同时检测和全高清等高分辨率影像规格的测试。

産品規格

对应检测设备 LCD驱动IC/有機EL驱动IC
可同时检测数量 2个~32个
高速Digital I/O Pin 标准875Mbps, 高速シリアル 2Gbps
准256Pin (最大512Pin)
面板驱动输出判定Pin ±8V ±20V ±60V
标准2304Pin
OLED输出判定Pin 有(Option)
AD转换分辨率 16Bit
Digitizer传输速度 11Gbps
